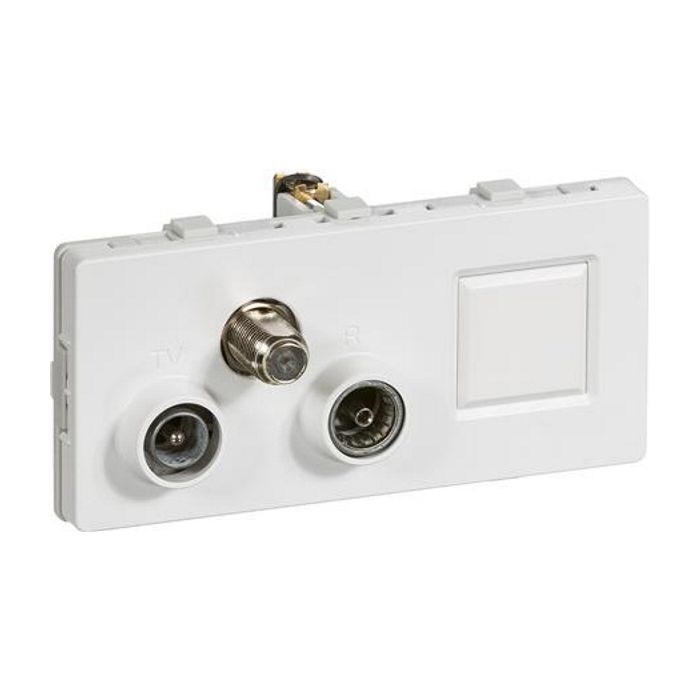

LK Fuga 2m multi tv-r data slut TD372 hvid 5703302131179

Anvendes til enkelt- og fællesantenneanlæg. Slutdåsen anvendes, hvor stikledningen ikke ønskes videreført eller i sløjfesystemer med sløjfedåser indenfor samme bolig/adresse. Returvejen (datareturvej) anvendes til at kommunikere med udbyder af kabel TV-modem (internet) eller settop box. Returvej frekvensen bestemmes og oplyses af kabel TV udbyderen. Beregnet til planforsænket montage i 2 modul dåser for indmuring, indstøbning- og isætning forfra, til lette skillevægge, på underlag, og panelunderlag. Kan anvendes til afslutning af dataforbindelse. Anvendes skærmet kabel til RJ45 konnektoren, bør der isættes 49 mm dyb dåse. Nye installationer bør udføres som stjernefordelingsanlæg.
Forsynet med 2 IEC- normerede udgange for R og TV og 1 stk F-konnektor (hunbøsning) udgang for data, samt udslagsblanket for isætning af montageramme og RJ45 konnektor. Har indbygget R/TV filter, er HF-tæt. Bestykket med skrue-tilgangsklemme for coaxkabel (diameter 4-8 mm. med enkelt eller flertråds inderleder 0,4-1,2 mm).

Kapslingsklasse: IP20.
Impedans: 75 Ohm.
Frekvens: TV: 139-862 Mhz, FM: 87,5-108 MHz, Data: 139-862, Returvej: 5-65 MHz.
Udkoblingsdæmpning: TV: 4,5 dB, FM: 6 dB, data: 4,5 dB (139-862MHz), Returvej: 1,5 dB (5-65 MHz).
Overhøringsdæmpning: Radio-TV: >20 dB, TV-Returvej: 5-65 >55 dB, TV-Returvej: 87-862 >18 dB, Returvej-Radio: 5-65 >50dB, Returvej-Radio: 87-862 >18 dB.
Skærmdæmpning: VHF: 75 dB, UHF: 65 dB.
Konnektortype:TV: IEC-han, FM: IEC-hun, DATA: F-konnektor hunbøsning (Ø kabelleder: 0,4-1,2 mm).
Standarder: EN50083-2, EN50083-4, EN55013, EN55020, EN61000-6-3 samt EN61000-6-1.
